Album rysunków roweru wojskowego Model 35

Ten album z okładki zapowiada się wyśmienicie. Daje bowiem szanse na podejrzenie prawdziwej dokumentacji technicznej i w pewnej mierze istotnie tak jest. Nie znam dokładnego pochodzenia obrazków które dotarły do mnie na zsadzie hobbystycznej wymiany informacji jakieś 10+ lat temu. Przyjrzyjmy się zatem dokładnie naszym obrazkom.

Na początek rower jako "maszyna" składa się z zespołów, których wykaz mamy powyżej. Temu spisowi powinien towarzyszyć rysunek złożeniowy całego roweru, którego w tym pakiecie, jakim dysponuję brak.

Generalnie każdej pozycji ze spisu powinien towarzyszyć pakiet dotyczący dokumentacji zespołu.

Zacznijmy od ramy

Mamy spis elementów tego zespołu:

I podobnie jak wyżej powinniśmy mieć rysunek złożeniowy ramy, którego brak. Rysunek złożeniowy podlega "rozdetalowaniu" czyli na jego podstawie powstają rysunki wykonawcze części. Trochę tych rysunków mamy....

Wedle wykazu:

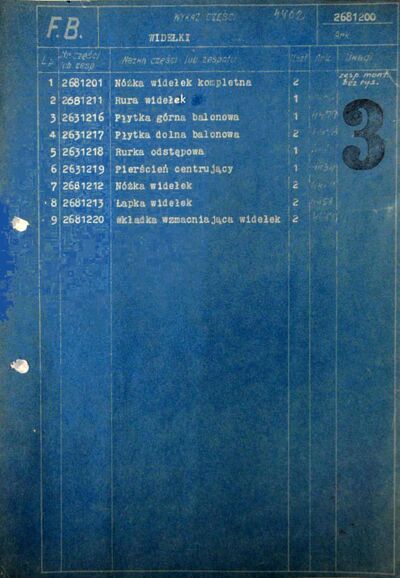

Co do widelca to mamy arkusz z wykazem części i

Błąd przy generowaniu miniatury convert: unable to open image '/var/www/cronique.pl/images/1/1b/05-Wykaz_czci_widelek_268_12_00_wer_-1.jpg': No such file or directory @ error/blob.c/OpenBlob/3527.
convert: no images defined `/tmp/transform_ffda3ebb2213.jpg' @ error/convert.c/ConvertImageCommand/3327.

Error code: 1

rysunek złożeniowy i to wszystko co mamy....rysunków wykonawczych detali brak
