Album rysunków roweru wojskowego Model 35
Ten album z okładki zapowiada się wyśmienicie. Daje bowiem szanse na podejrzenie prawdziwej dokumentacji technicznej i w pewnej mierze istotnie tak jest. Nie znam dokładnego pochodzenia obrazków które dotarły do mnie na zsadzie hobbystycznej wymiany informacji jakieś 10+ lat temu. Przyjrzyjmy się zatem dokładnie naszym obrazkom.
Na początek rower jako "maszyna" składa się z zespołów, których wykaz mamy powyżej. Temu spisowi powinien towarzyszyć rysunek złożeniowy całego roweru, którego w tym pakiecie, jakim dysponuję brak.
Generalnie każdej pozycji ze spisu powinien towarzyszyć pakiet dotyczący dokumentacji zespołu.
Zacznijmy od ramy
Mamy spis elementów tego zespołu:
I podobnie jak wyżej powinniśmy mieć rysunek złożeniowy ramy, którego brak. Rysunek złożeniowy podlega "rozdetalowaniu" czyli na jego podstawie powstają rysunki wykonawcze części. Trochę tych rysunków mamy....
Wedle wykazu:
Co do widelca to mamy arkusz z wykazem części, rysunek złożeniowy i to wszystko co mamy....rysunków wykonawczych detali brak.
Kolejny udokumentowany zespół to kierownica. Dysponujemy rysunkiem złożeniowym (pięknym) i to wszystko
Następnie mamy margines marginesu czyli całą dokumentację do uchwytu pompki :)

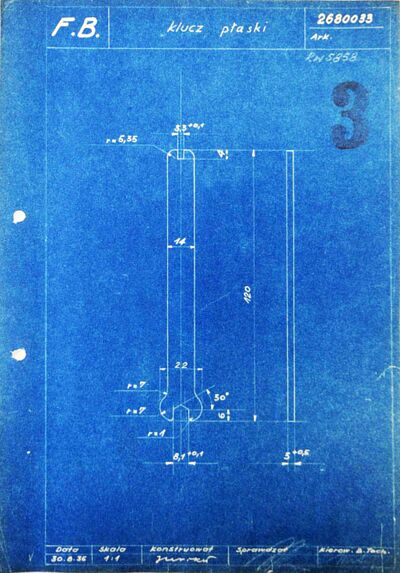

Ciąg dalszy Marginesu Marginesu to Oficjalne klucze do tego roweru
